従来の工法では成形困難な形状が可能で、部品点数の削減・薄肉化が図れ軽量化・コスト低減につながります。
鉄を始めとするあらゆる金属材料への加工が可能です。
ハイドロフォーミングとは

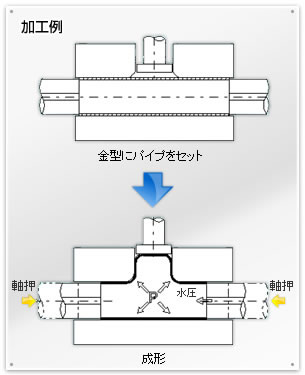

金型にセットしたパイプの内側に高い液圧を加え、膨出させたパイプ外面を型に倣わせて希望の形状に成形する加工法です。
またこのとき、パイプ両端から軸圧縮力を加えることで、
膨出部に材料を供給し、
板厚の減少が少ない製品を作ることができます。
ハイドロフォーミングマシーン
| 型締力 | 300ｔ |
|---|---|
| 成形水圧 | 100MPa(1000Kgf/cm2) |
| 型サイズ | 600mm*600mm(max) |
| 型締力 | 400ｔ |
|---|---|
| 成形水圧 | 200MPa(2000Kgf/cm2) |
| 型サイズ | 800mm*800mm(max) |
製品例
排気パイプ部製品
Φ54×1.5t SUH409L
排気管の複雑な曲げやプレス加工部に適用し、「溶接加工の削減」、
「薄肉化による軽量化」、「加工工程数の削減」を実現。
エキマニ部製品
Φ42.7×0.8t SUSXM15J1
Φ42.7×0.8t SUH409L
油圧タンク部製品
Φ89.1×2.8t STKM11A
